Набор для сборки 0-18 В прецизионный регулируемый источник питания постоянного тока с защитой от перегрузки по току

0-18 В прецизионный регулируемый источник питания постоянного тока с защитой от перегрузки по току, сигнализация самовосстановления
Данный комплект был выбран в качестве комплексного учебного материала для 14-го пятилетнего национального учебника по планированию
«Электронные технологии и навыки» издательства Higher Education Press, Китай.
Схема прецизионного стабилизированного напряжения питания разработана с учетом реального опыта обслуживания мобильных телефонов.
Собрав устройство вы сможете изучить его работу и получить больше практических знаний и технологий. В то же время сама схема практична
и может быть использована сразу после сборки.
Это комплект обладает высокой стабильностью, продуманной схемой и разумной компоновкой элементов на платах; его легко собрать и он
имеет высокий процент успешного запуска.
Вы можете напрямую заменить плату управления питанием вашего мобильного телефона при его ремонте.
Схема включает в себя операционный усилитель, прецизионный стабилизатор напряжения TL431, активный зуммер и другие компоненты. Всего в

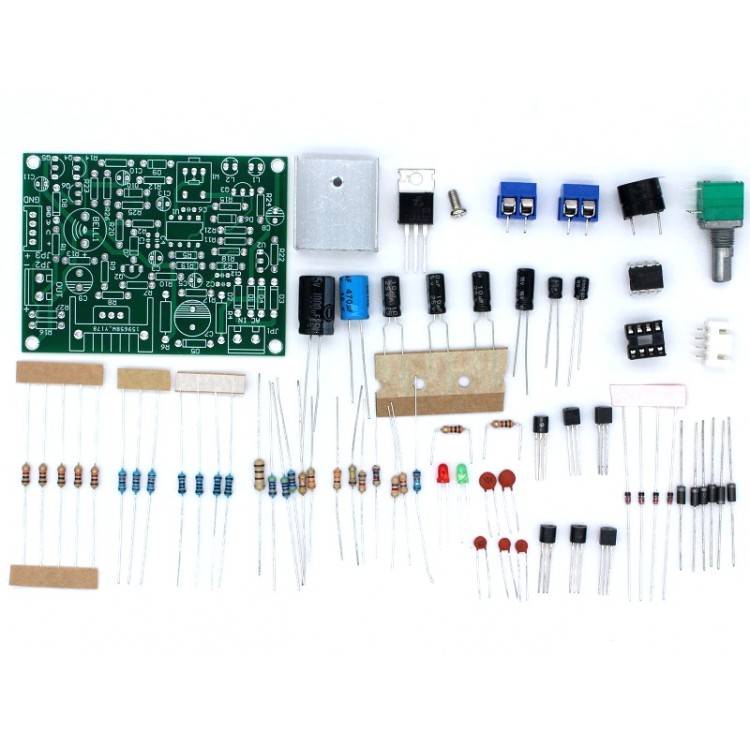

наборе 68 компонентов, он является прекрасным материалом для изучения, тренировок, экзаменов и технических соревнований.
Он выполняет следующие функции:
1. Широкий диапазон регулирования напряжения: входное переменное напряжение 15-18 В, выходное постоянное напряжение 0-18 В,
регулируемое;
2. Функция защиты от перегрузки по току: имеется специальная схема защиты от перегрузки по току. В случае возникновения сверхтока выход
будет немедленно отключен и будет подан сигнал тревоги. Он автоматически восстановится через 2–3 секунды при наступлении нормального
режима.

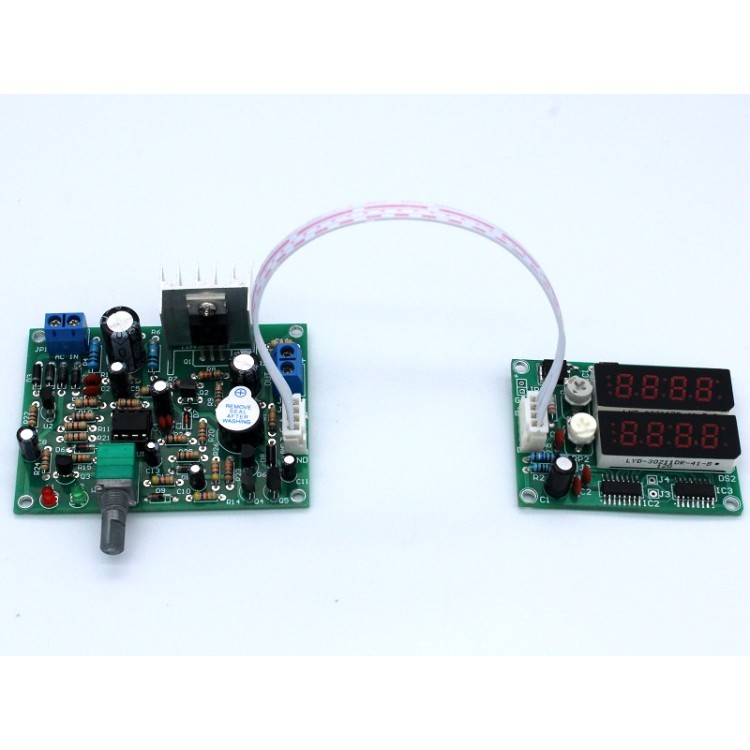

Диаграмма эффекта после установки и диаграмма введения функций:

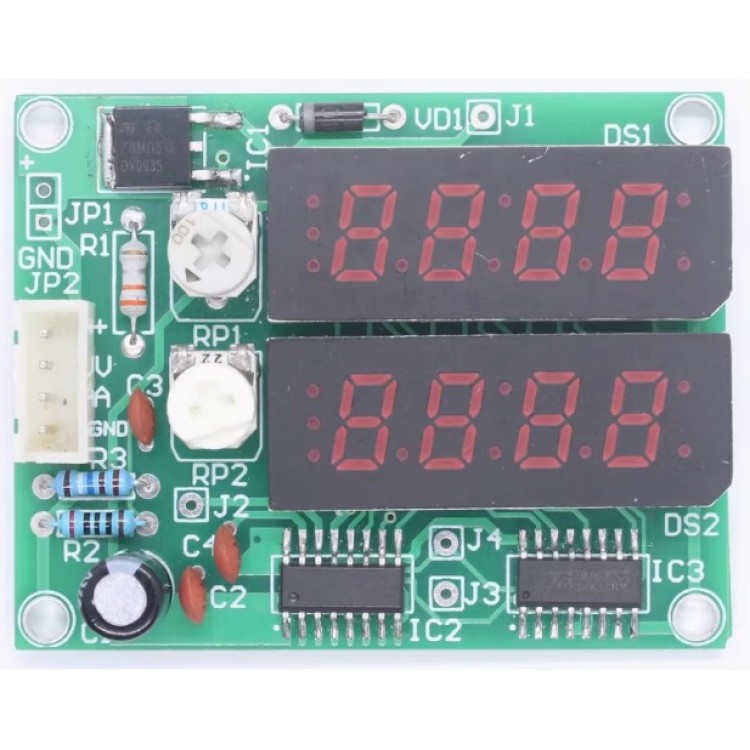

Потенциометр модернизирован до высококачественного потенциометра типа 09, а также добавлен интерфейс цифрового измерителя напряжения и
тока.Высококачественная двухсторонняя печатная плата.
Благодаря интерфейсу цифрового измерителя напряжения и тока можно легко подключить цифровой измеритель напряжения и тока (в комплект не
входит цифровой измеритель напряжения и тока).
Измеритель напряжения и тока (может продаваться отдельно).
Дружеские советы от поставщика:
Монтаж и изготовление комплектов для самостоятельного изготовления (разборных деталей) требует определенного уровня профессионализма и
практических навыков. Существует риск повреждения в процессе сборки плат. Если вы считаете, что сможете успешно его собрать, то
покупайте его. Если вы даже не знаете, что такое резисторы и конденсаторы, не рекомендуется их покупать.
Это комплект для взрослых. Схемотехника и выбор компонентов проверены профессиональными радиоинженерами. Любой энтузиаст, имеющий
базовые знания в области электроники, сможет успешно собрать его. Если у вас ничего не получилось, внимательно проверьте, найдите более
соответствующую информацию и изучите принципы. В конце концов, этот комплект предназначен для учебных целей.
Аксессуары этого комплекта проходят строгую проверку и сертификацию по умолчанию. В некоторых комплектах по разным причинам могут
отсутствовать некоторые компоненты. Пожалуйста, замените их самостоятельно, следуя схеме и спецификации. Это обычные мелкие компоненты.

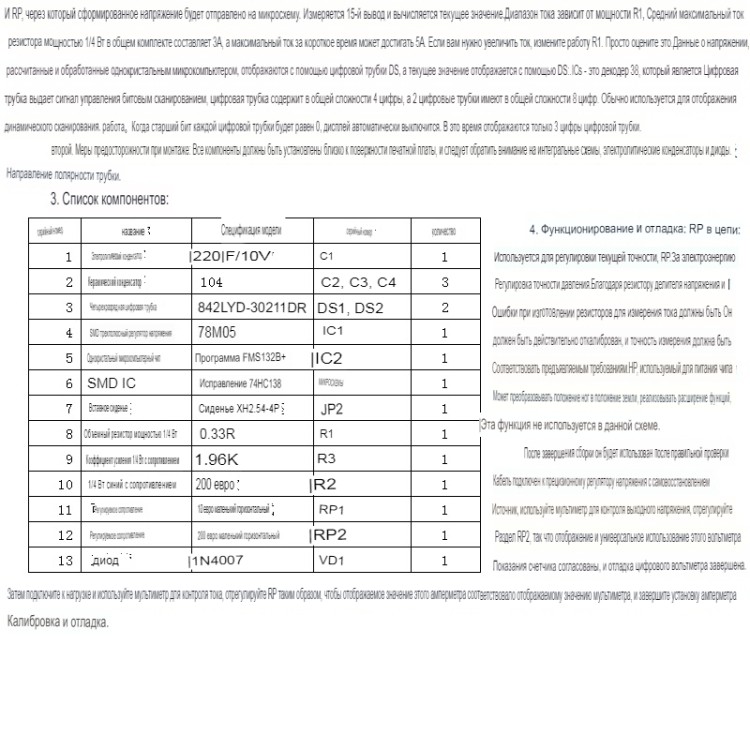

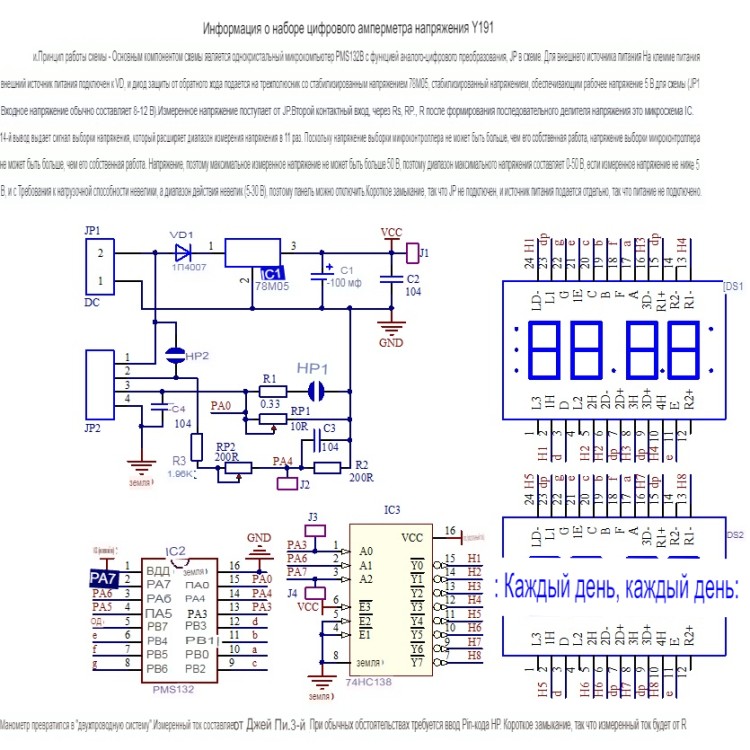

Все комплекты не подлежат возврату или обмену после установки или обрезки ножек. В комплекте бумажная инструкция на китайском (перевод части на изображениях) со схемой устройства.

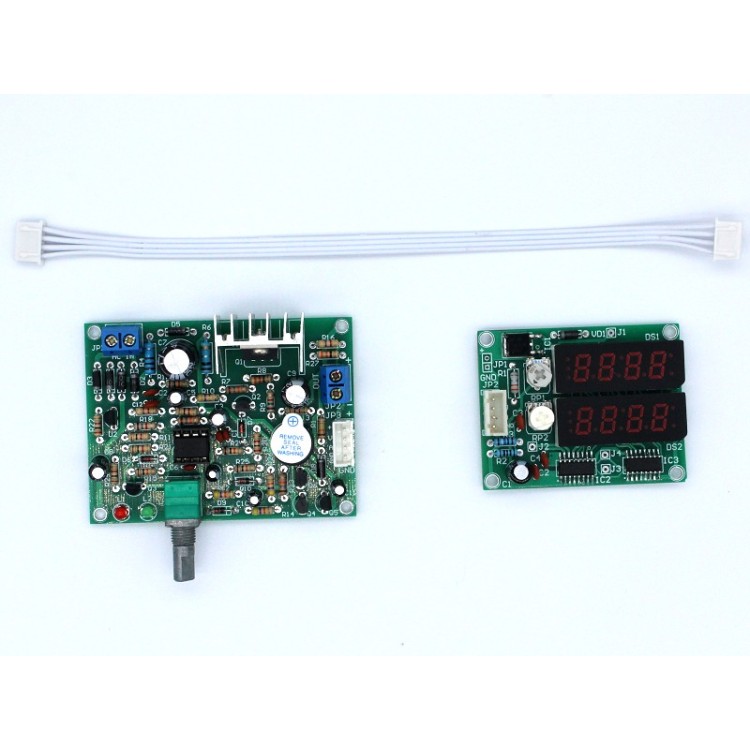

Полностью собранные платы источника питания и измерителя с интерфейсным проводом между ними может быть поставлена под заказ 15-20 дней по 4500.
