Миниатюрный стерео усилитель PAM8610 2х 10W 12В класс D

Печатная плата собранного стереоусилителя класса D мощностью 10+10 Вт с питанием 7-13,5В, которая используется в множестве решений миниатюрных усилителей мощности с низковольтным питанием - портативные колонки, MP3-плееры, MP4-плееры и т.д.

Отличное и недорогое решение для конструирования портативных, легких и достаточно мощных аудиоустройств - компактное, легкое (около 23 грамм), имеющее высокий КПД и не требующее радиаторов охлаждения.

- Напряжение питания: DC 7 ~ 13,5 В
- Максимальныя выходная мощность: 10 Вт + 10 Вт (на 8 Ом), рекомендуемая нагрузка 8 Ом.
- Частота преобразования усилителя (Класс D): 350 КГц (это позволяет не использовать индуктивности в схеме - их заменяет индуктивность динамиков, сведя к минимуму габариты и вес стереоусилителя)
- КПД: более 90% (не требует радиаторов охлаждения)
- Выход CMOS BTL
- Вход: стерео линейный (0-0,5В)

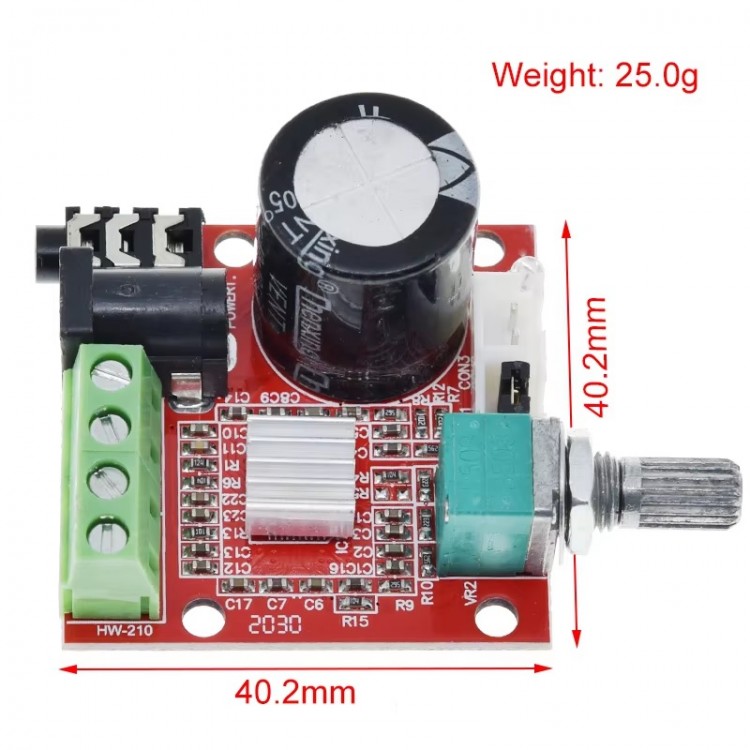

- Размеры: 40 мм х 40 мм х 20 мм
- Вес: 23 г

Имеет регулятор громкости, разъемы для подключения питания (5.5 х 2.1 мм), аудиовход (3,5мм джек), клеммы для подключения нагрузки.

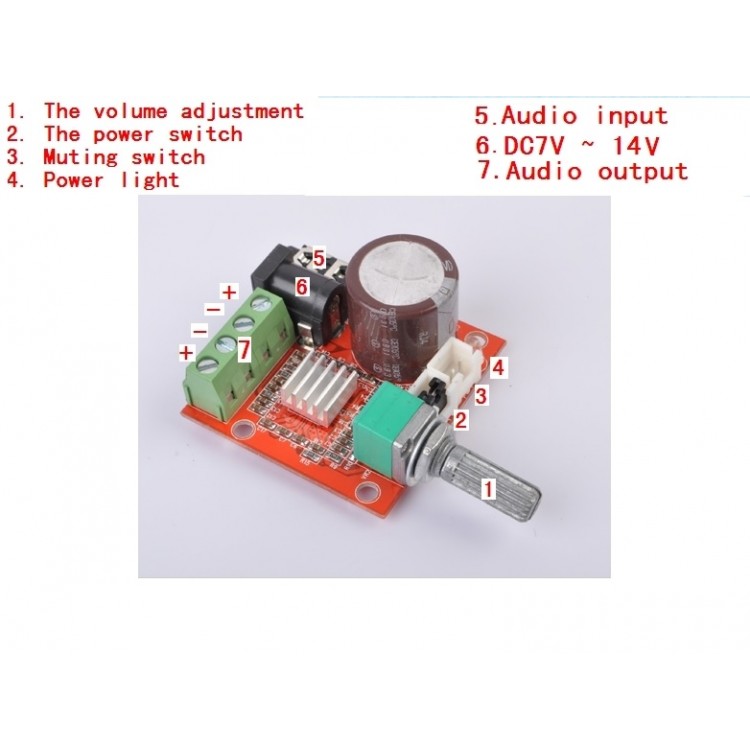

Назначение элементов управления и контактных групп, по рисунку:

1. Регулятор громкости

2. Кнопка управления питанием усилителя (положение "замкнуто" - питание подано)

3. Кнопка управления приглушением звука (положение "разомкнуто" - обычная работа, "замкнуто" - звук выключен)

4. Светодиод индикации питания усилителя

5. Аудио стерео вход (джек 3,5мм)

6. Разъем для подключения питания (5.5 х 2.1 мм, плюс в центре)

7. Аудио выход, левый и правый канал.
