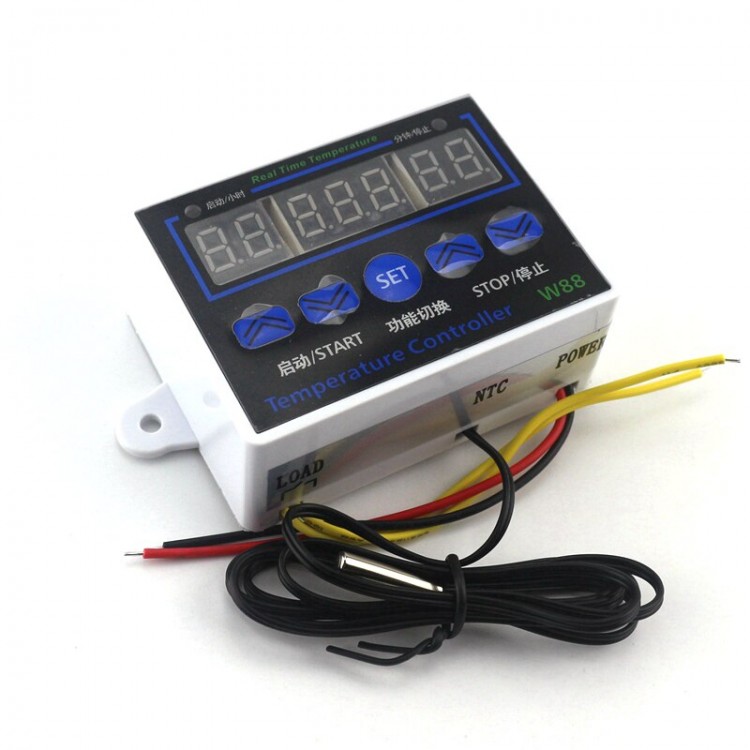

Терморегулятор W-88 (W1411) с таймером

Электронный регулятор температуры W88 для настенного монтажа имеет только одно реле, соответственно, управляет одновременно только одним устройством в любом из двух режимов: нагрев или охлаждение.

Основное преимущество перед другими одноканальными термостатами - постоянное визуальное отображение пределов работы:

• левый дисплей - температура включения реле
• центральный - текущее значение
• правый - температура выключения

Реле нормально разомкнутое.

Может применяться в морозильных ларях, холодильниках, инкубаторах, аквариумистике и т.д., где достаточно поддержания температуры с точностью до 1 градуса.

Технические характеристики терморегулятора  W88

• Габаритные размеры: 81 x 55 x 31 мм
• Диапазон измерения температуры: -50°C …110°C
• Диапазон контроля температуры: -19°C …99°C
• Разрешение измерения: 0.1°C
• Разрешение настройки: 1°C
• Точность : 0.3°C
• Напряжение питания, В: 220
• NTC сенсор (10K/B3435) 1%
• Максимальный ток нагрузки: 10A / 220VAC;

Максимальная мощность подключаемой нагрузки

Комплектация

• терморегулятор W88;
• датчик с кабелем.

Подключение цифрового термостата W88

Черный и красный провод - напряжение питания 220 В. Желтые провода - контакты реле.

Включение осуществляется нажатием на кнопку "SET". Чтобы выключить термостат нужно нажать на неё же и удерживать в течение 3-х секунд.

Инструкция по использованию

Короткое нажатие кнопки SET переключает режимы F-1, F-2, F-3.

Программы работы режимов:

• F1 – Прерывистая  работа, левый индикатор время работы (минуты) реле включено, правый индикатор время паузы (минуты) реле выключено
• F2 – Отключение по таймеру. Левый индикатор часы (0-99), правый-минуты (1-59)
• F3 – Включение по таймеру. Дисплей слева - часы (0-99), правый минуты (1-59)
